Takelsturing 8-kanaals

De AHD-LV 4-kanaals Geavanceerde Digitale Takelsturing is ontworpen om maximaal 4 motortakels afzonderlijk of gelijktijdig van elkaar te bedienen. Optioneel kan de takelsturing worden bediend met een CMC-DIGI-AHD digitale kabelafstandsbediening.

Het apparaat is uitgerust met een unieke APA-module (Automatic Phase Align), die garandeert dat de motoren in dezelfde richting bewegen op elke uitlijning van de ingangsfasen. Als een fase wordt losgekoppeld, stopt de takelsturing om een ​​veilige situatie te garanderen.

Een van de kenmerken van AHD-LV is de AVM-module (Automatic Voltage Metering). Deze module controleert de netspanning op AC 400V + -20% in sterconfiguratie en beschermt de takels bij problemen met de netspanning.

De takelsturing zal de bediening niet vrijgeven als:

• Een fase ontbreekt
• Er onderspanning op de installatie staat
• Er overspanning op de installatie staat

Alle elektrische componenten hebben hun eigen individuele CE markering en voldoen aan de Europese richtlijnen.

De takelsturing zit in een robuust stalen 19" rack en is voorzien van een poedercoating. De behuizing is tevens voorzien van een CE markering en bijbehorende conformiteitsverklaring.

De AHD-DV heeft een extra sleutelschakelaar voor de groeps-stop functie. Indien deze actief is, zal het uitschakelen van de installatieautomaat van één takel een noodstop veroorzaken op alle aangesloten takels.

Kenmerken:

• APA - Automatic Phase Alignment
• AVM - Automatic voltage Measurement
• GCT - Group channel Control via CMG remote
• RRST - Remote Reset functie

Specificaties takelsturing 8-kanaals AHD-LV:

• Kan tot 384 takels bedienen via AHD link
• GFI/RCD 30mA beschermde uitgangen
• UP/DOWN keuze schakelaars
• Automatische spanning meting
• Automatische fase uitlijnen
• Digitale remote met alle functies
• Noodstop circuit volgens: IEC60204, SIL3
• Geschikt voor takel types: BGV D8, BGV D8+

Verkrijgbaar in de varianten:

• CEE16A/4p
• Harting/16p
• Socapex/19p

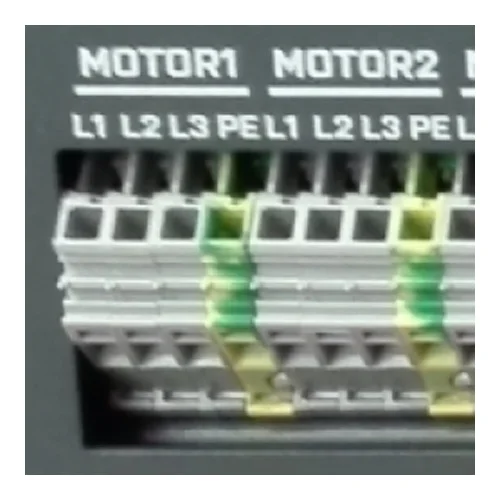

• WAGO Screw terminal

Te gebruiken met o.a.:

• Chainmaster/Movecat/Liftket/Tourrig
• CM lodestar
• LITEC/EXE
• Trabes
• Prolyft
• Verlinde/Stagemaker
• Hitachi
