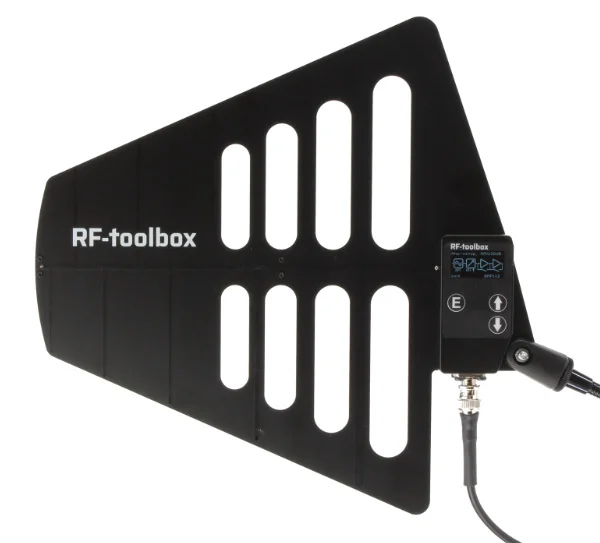

RF-toolbox Active LPDA

De RF-toolbox Active LPDA actieve antenne maakt draadloze antennesystemen aanzienlijk bedrijfszekerder. Hij houdt het ontvangen signaal op het juiste niveau en voorkomt zo intermodulatievervorming en onderdrukt ruissignalen.

Voorbeeldsituaties

1- Bij een voorstelling die zich afspeelt op verschillende locaties staat een aantal antenneopstellingen voor draadloze microfoons. Dezelfde microfoons worden op de diverse locaties gebruikt. Niet alleen moeten er voor de antennes grote kabellengtes worden overbrugd, ook geeft het een aanzienlijk verbetering wanneer de ontvangers kunnen worden geschakeld tussen de verschillende locaties.

2- Op een klein podium staan vier acteurs met draadloze microfoons in de coulissen vlakbij de antennes te wachten tot ze op moeten. De kans is zeer groot dat de ontvangst van die vier zenders hierdoor ernstig wordt bemoeilijkt door het ontstaan van intermodulatie.

Overwegingen

1- Op ontvangers van draadloze microfoonontvangers kan de gevoeligheid voor het binnenkomende signaal niet worden ingesteld. Er kan dus niet worden gecompenseerd voor signaalverlies bij extreme kabellengtes.

2- Wanneer zenders zich dichtbij elkaar bevinden op een kleine afstand van de antenne moet de gevoeligheid van die antenne worden verzwakt, anders is er kans op vervorming. Als er een verandering in de situatie optreedt, zoals verplaatsingen op het podium waarbij zenders fysiek op andere posities terechtkomen en de signalen dus op een lager niveau binnenkomen, hoeft de gevoeligheid niet langer te worden verzwakt.

Oplossingen

Op de RF-toolbox LPDA kan de gain worden ingesteld door middel van drie trappen van versterking. Door het signaal te versterken kunnen verliezen ten gevolge van grote kabellengtes worden gecompenseerd.

De RF-toolbox LPDA kan het signaal verzwakken om intermodulatie tegen te gaan en de ruisvloer omlaag te brengen. Zo wordt het signaal schoner en dus gemakkelijker te verwerken binnen de ontvangers.

In de RF-toolbox LPDA bevindt zich een Auto Gain-functie. Deze zorgt ervoor dat het afgeven signaal zich onder alle omstandigheden binnen het voor de ontvangers optimale bereik bevindt. Dit voorkomt intermodulatie en levert een hoge dynamische range.

De op afstand bedienbare RF-toolbox LPDA in combinatie met passieve splitters maakt het tevens mogelijk om antennes in verschillende zones te plaatsen en zo de dekking van de antennesystemen immens te vergroten zonder de gevoeligheid te hoeven verhogen (geen verhoging van de ruisvloer) en zones onafhankelijk van elkaar aan en uit te zetten. Door middel van de antenne-distributiesystemen RF-toolbox XL en RF-toolbox Splitter 8 kunnen maximaal 32 RF-toolbox LPDA’s op afstand worden bediend.

Algemeen

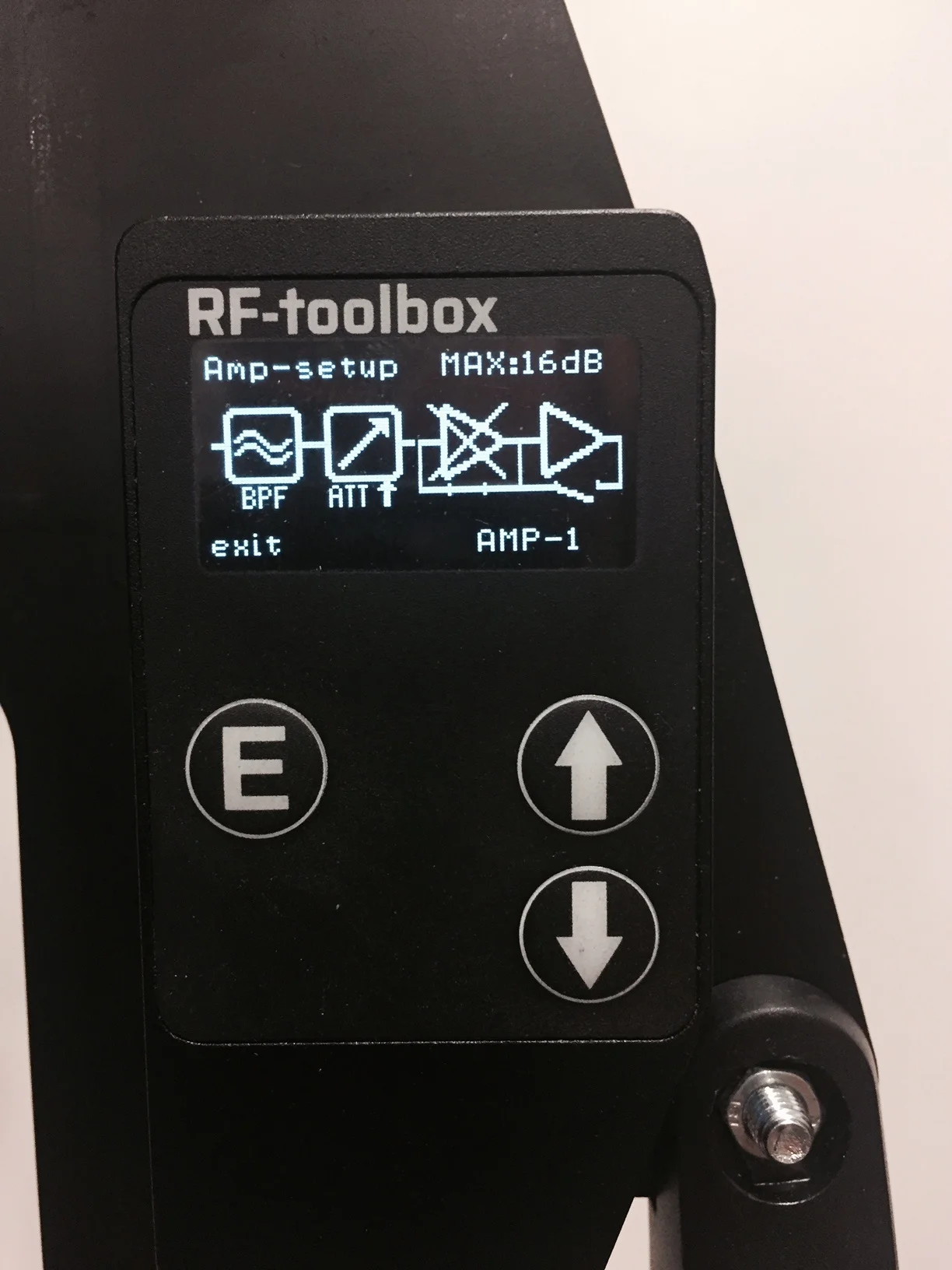

De RF-toolbox LPDA is voorzien van een royale display (1,3-inch, 128 x 64 pixels, OLED) waarop de versterking/verzwakking is te configureren en de noodzakelijke instellingen zijn te maken.

Het gain-bereik is enorm (-20 tot + 30dB), waardoor hij geschikt is voor zowel kleine podia, als locaties waar lange coaxkabels worden ingezet.

De RF-toolbox LPDA wordt via de coaxkabel gevoed en ook de digitale communicatie met de RF-toolbox XL en Splitter-8 verloopt via dezelfde kabel.

Met de RF-toolbox LPDA wordt een grote stap gezet in de verbetering van de draadloze overdracht van microfoonsignalen. Systemen van ‘grote’ merken richten zich niet specifiek op de genoemde tekortkomingen, terwijl gebruikers van vooral omvangrijke zender/ontvangersystemen deze problemen dagelijks tegemoet moeten treden.

De RF-toolbox LPDA kan standalone worden gebruikt, maar maakt ook deel uit van een totaalsysteem dat draadloze-microfoonsignalen kan filteren, versterken, verzwakken en distribueren, en draagt aanzienlijk bij aan de betrouwbaarheid van draadloze microfoonsystemen. De producten van RF-toolbox kunnen gebruit worden in combinatie met de meest voorkomende merken als Shure en Sennheiser.

Technische specificaties:

• Voeding: 100mA @ 13V, switch-mode power supply / 9 – 25V DC,
• Drietraps voorversterking in stappen van 0,5dB / OIP3 > 38dBm

            Trap1:  -20 - 0dB gain, 10mA @12V

            Trap2: 0,5 - 16dB, 50mA @12V (ook voor sets zoals de Sennheiser EW-serie)

            Trap 3: 16 - 30dB, 110mA @12V

• Frequentiebereik: 470 – 750MHz (anders bandbreedtes op aanvraag)
• Lineariteit: +/- 1dB
• Ruis: 0,8dB @ bij volledige uitsturing
• Op afstand bedienbaar d.m.v. RF-toolbox XL of RF-toolbox Splitter-8 (maximaal 32)
• Afmetingen (lxbxh): 290 x 292 x 50mm
• Behuizing en bevestigingspunten: robuust, geanodiseerd aluminium
• Wordt momenteel getest op IP-waarde IP54.

Instelbaar op de antenne:

• Gain -20 ~ +30dB (Auto Select bij versterkertrap)
• AGC (auto gain control) -40 ~ +20dBm threshold / max. 31db gain-reductie
• Maximale versterking: -20 ~ 0dB /  -20 ~ +16dB /  -20 ~ +30dB, handmatig instelbaar
• ID-nummer voor communicatie met de RF-toolbox splitter-8 en XL.

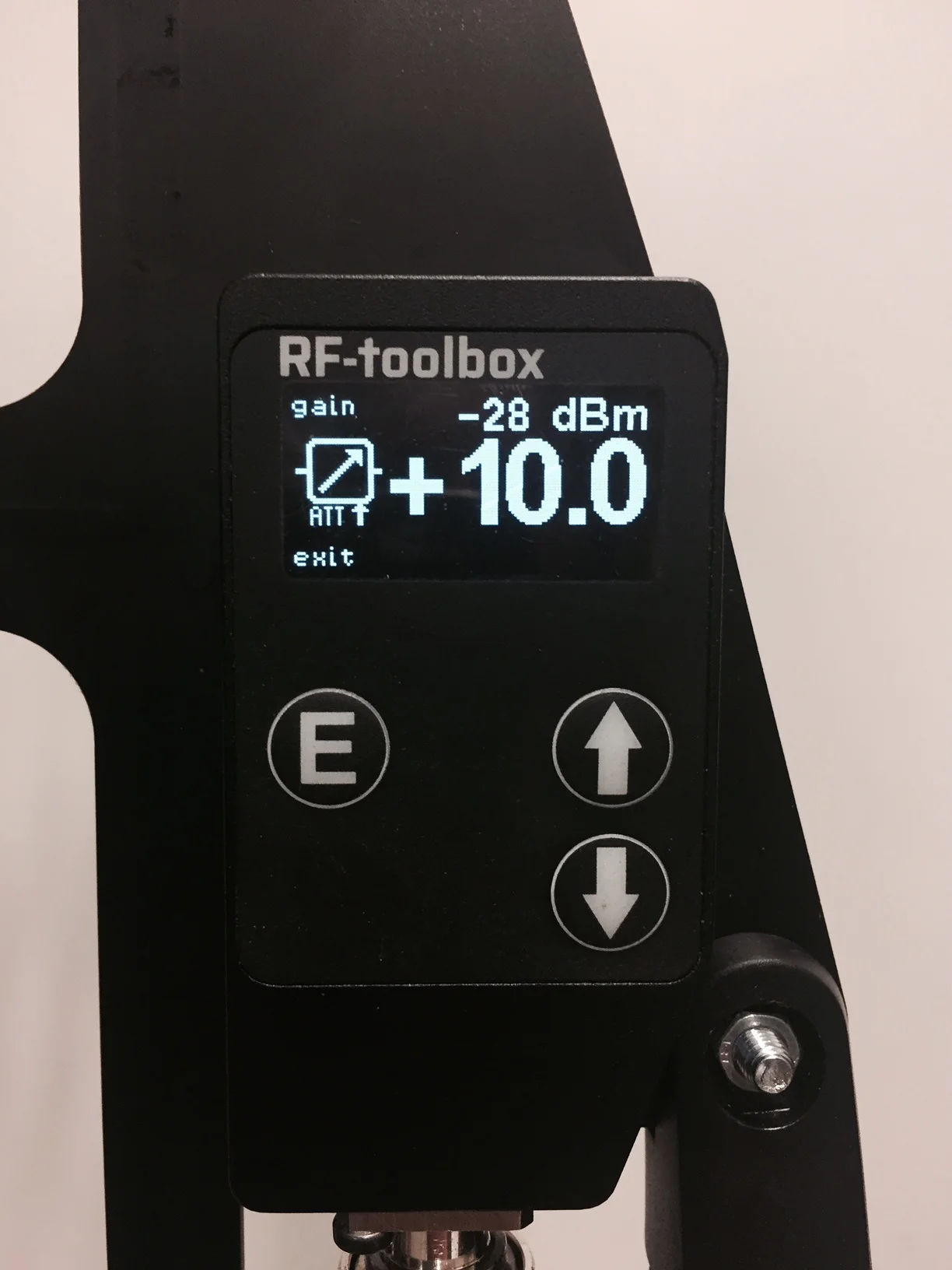

• RF-level afleesbaar op OLED -55 tot +20 dBm (grafisch en numerieke waarde)
• Testfunctie voor het meten van minimaal en maximaal ontvangen signaalniveau
• Display: weergave ondersteboven, backlight dim en vertragingstijd dimfunctie

Werkende prototypes ondergaan momenteel praktijktests en zijn op aanvraag uit te proberen.
