Boîte à outils RF Active LPDA

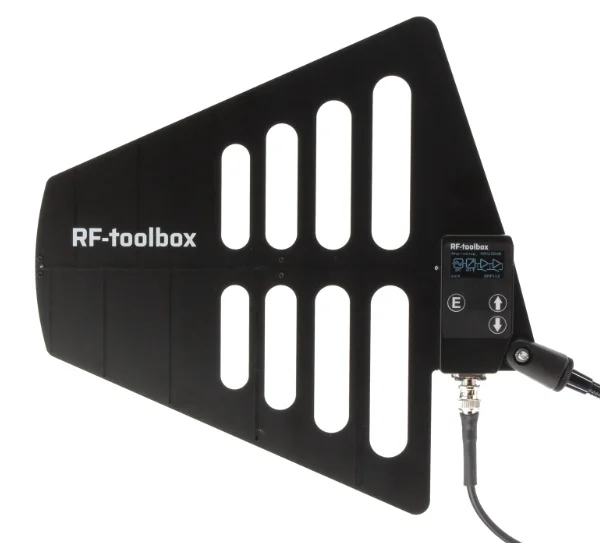

L'antenne active LPDA de la boîte à outils RF rend les systèmes d'antennes sans fil nettement plus sûrs sur le plan opérationnel. Elle maintient le signal reçu au bon niveau, en évitant la distorsion d'intermodulation et en supprimant les signaux de bruit.

Exemples de situations

1- Lors d'un spectacle qui se déroule à différents endroits, il existe un certain nombre d'arrangements d'antennes pour les microphones sans fil. Les mêmes microphones sont utilisés dans les différents lieux. Non seulement les antennes nécessitent de grandes longueurs de câble pour être pontées, mais elles apportent également une amélioration considérable lorsque les récepteurs peuvent être commutés entre les différents lieux.

2- Sur une petite scène, quatre acteurs équipés de microphones sans fil se tiennent dans les coulisses, près des antennes, en attendant d'entrer en scène. Cela risque fort de gêner sérieusement la réception de ces quatre émetteurs en créant de l'intermodulation.

Points à prendre en considération

1- Sur les récepteurs de microphones sans fil, la sensibilité au signal entrant ne peut pas être réglée. Il n'est donc pas possible de compenser la perte de signal à des longueurs de câble extrêmes.

2- Lorsque des émetteurs sont proches les uns des autres à une faible distance de l'antenne, la sensibilité de cette antenne doit être atténuée, sinon il y a un risque de distorsion. S'il y a un changement de situation, comme par exemple des mouvements sur scène où les émetteurs se retrouvent physiquement dans des positions différentes et donc les signaux arrivent à un niveau plus bas, il n'est plus nécessaire d'atténuer la sensibilité.

Solutions

Sur la boîte à outils RF LPDA, le gain peut être ajusté grâce à trois niveaux d'amplification. L'amplification du signal permet de compenser les pertes dues aux grandes longueurs de câble.

La boîte à outils RF LPDA peut atténuer le signal pour contrer l'intermodulation et abaisser le bruit de fond. Cela rend le signal plus propre et donc plus facile à traiter dans les récepteurs.

La boîte à outils RF LPDA comporte une fonction de gain automatique. Elle garantit que le signal émis se situe dans la plage optimale pour les récepteurs dans toutes les conditions. Cela permet d'éviter l'intermodulation et d'obtenir une plage dynamique élevée.

La boîte à outils RF LPDA télécommandée, associée à des répartiteurs passifs, permet également de placer des antennes dans différentes zones, ce qui augmente considérablement la couverture des systèmes d'antennes sans devoir augmenter la sensibilité (pas d'augmentation du bruit de fond) et en activant et désactivant les zones indépendamment les unes des autres. En utilisant les systèmes de distribution d'antenne RF-toolbox XL et RF-toolbox Splitter 8, il est possible de contrôler à distance jusqu'à 32 RF-toolbox LPDA.

Généralités

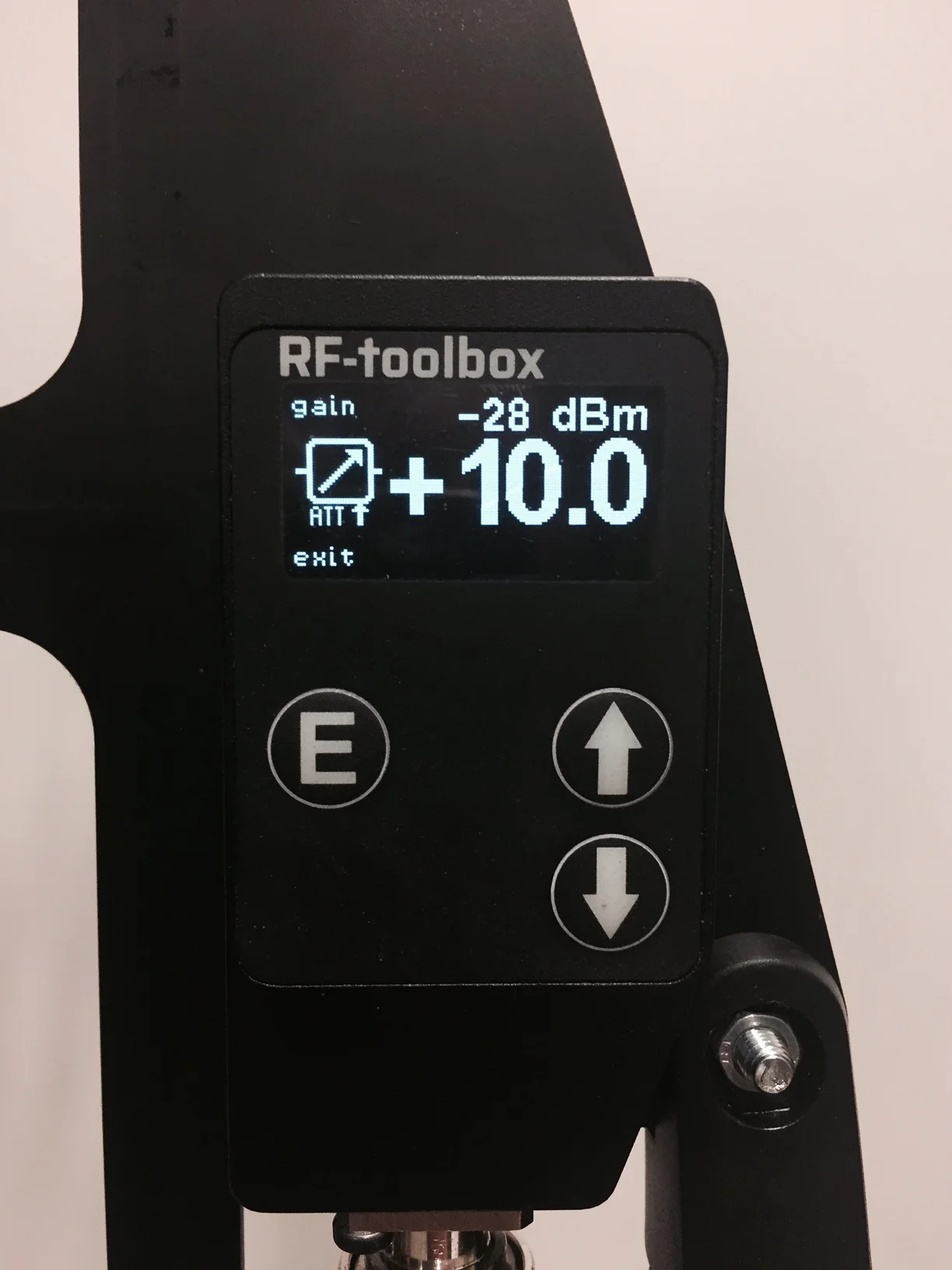

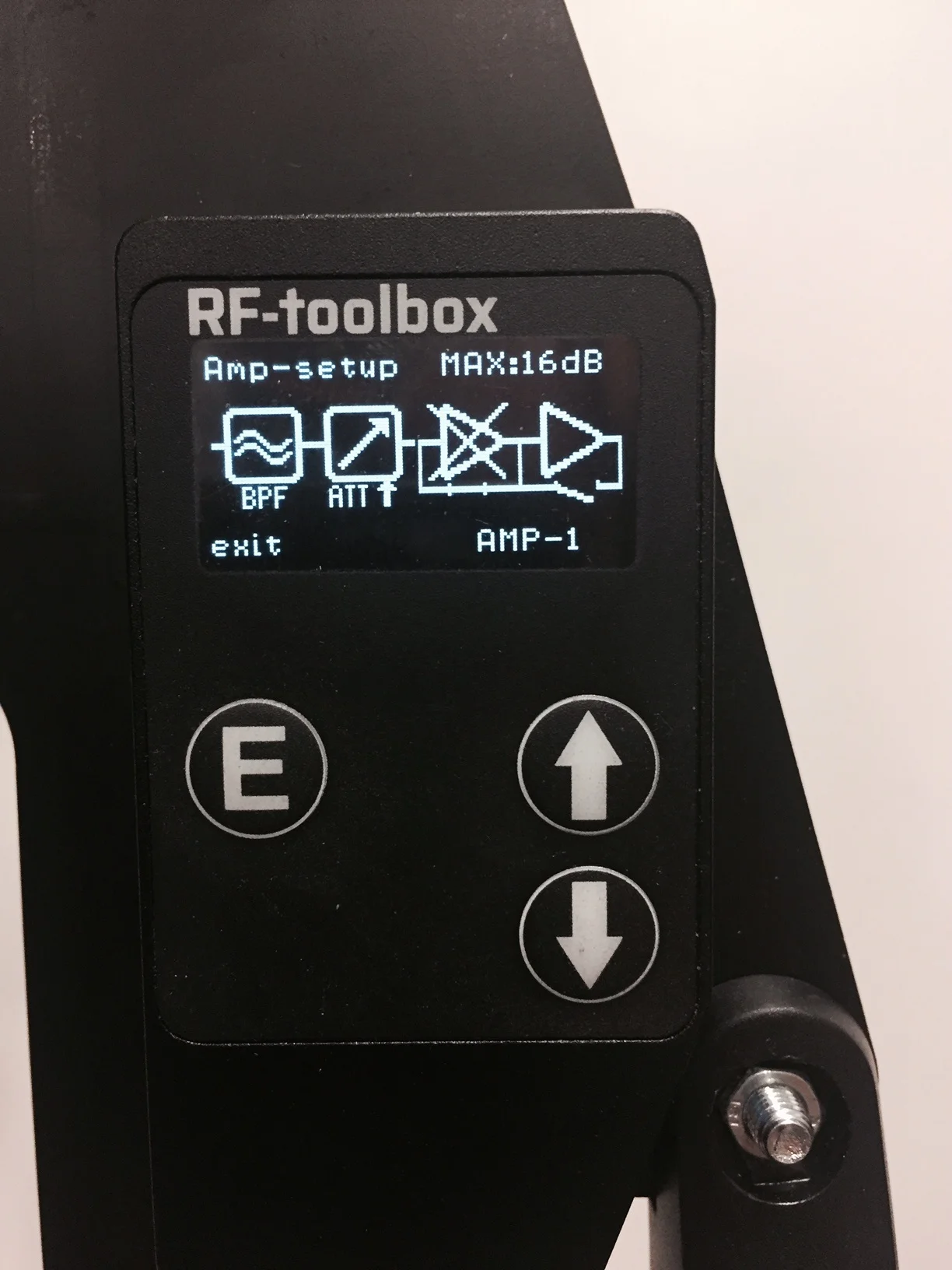

Le RF-toolbox LPDA est doté d'un grand écran (1,3 pouce, 128 x 64 pixels, OLED) qui permet de configurer le gain/l'atténuation et d'effectuer les réglages nécessaires.

La plage de gain est énorme (-20 à + 30dB), ce qui le rend adapté à la fois aux petites scènes et aux salles où de longs câbles coaxiaux sont déployés.

La RF toolbox LPDA est alimentée par un câble coaxial, et la communication numérique avec la RF toolbox XL et le Splitter-8 se fait également par le même câble.

La boîte à outils RF LPDA représente un grand pas en avant dans l'amélioration de la transmission sans fil des signaux des microphones. Les systèmes des "grandes" marques ne remédient pas spécifiquement aux lacunes mentionnées, alors que les utilisateurs de systèmes émetteurs/récepteurs particulièrement encombrants doivent faire face à ces problèmes au quotidien.

Le RF-toolbox LPDA peut être utilisé seul, mais il fait également partie d'un système global capable de filtrer, d'amplifier, d'atténuer et de distribuer les signaux des microphones sans fil, et il contribue de manière significative à la fiabilité des systèmes de microphones sans fil. Les produits RF Toolbox peuvent être utilisés en combinaison avec les marques les plus courantes telles que Shure et Sennheiser.

Caractéristiques techniques :

• Alimentation : 100mA @ 13V, alimentation à découpage / 9 - 25V DC,
• Préamplification à trois étages par pas de 0,5 dB / OIP3 > 38 dBm

Etage 1 : gain -20 - 0dB, 10mA @12V

Etage 2 : 0.5 - 16dB, 50mA @12V (également pour les ensembles tels que la série Sennheiser EW)

Stade 3 : 16 - 30dB, 110mA @12V

• Gamme de fréquences : 470 - 750MHz (autres largeurs de bande sur demande)
• Linéarité : +/- 1dB
• Bruit : 0.8dB @ à pleine sortie
• Télécommande par RF-toolbox XL ou RF-toolbox Splitter-8 (maximum 32)
• Dimensions (lxwxh) : 290 x 292 x 50mm
• Boîtier et points de fixation : aluminium anodisé robuste
• En cours de test pour l'indice de protection IP54.

Réglable sur l'antenne :

• Gain -20 ~ +30dB (sélection automatique à l'étage de l'amplificateur)
• AGC (auto gain control) -40 ~ +20dBm threshold / max. 31db gain reduction
• Gain maximum : -20 ~ 0dB / -20 ~ +16dB / -20 ~ +30dB, réglable manuellement
• Numéro d'identification pour la communication avec la boîte à outils RF splitter-8 et XL.
• Niveau RF lisible sur OLED -55 à +20 dBm (valeur graphique et numérique)
• Fonction de test pour mesurer le niveau minimum et maximum du signal reçu
• Affichage : affichage inversé, fonction d'atténuation du rétroéclairage et du temps de retard.

Des prototypes fonctionnels sont actuellement testés sur le terrain et peuvent être essayés sur demande.
