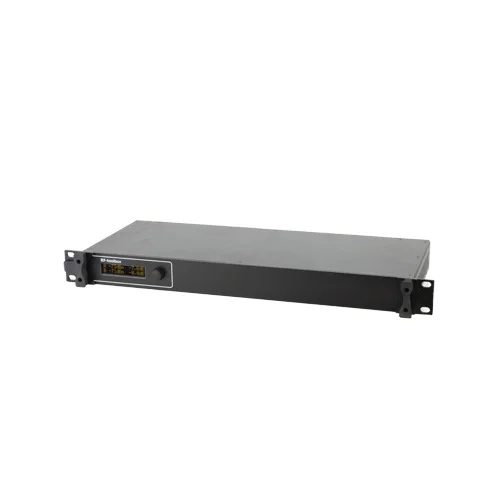

Splitter 8 séparateur d'antenne
Le Splitter-8 de RF Toolbox est un répartiteur d'antenne doté de quelques fonctions supplémentaires indispensables pour une réception stable et sans interférences des signaux des microphones sans fil. Le Splitter-8 est un complément aux systèmes de récepteurs sans fil existants et peut donc être utilisé comme extension des ensembles de récepteurs des marques les plus connues.
Amplification, atténuation, filtrage
Le Splitter-8 dispose de deux entrées et de deux fois huit sorties sous forme de BNC. En ce sens, il fonctionne comme un répartiteur d'antenne ordinaire. Cependant, la carte d'entrée possède des fonctions qui permettent d'optimiser le signal. Le contrôle du gain, l'option de gain automatique et le filtre passe-bande sont essentiels dans ce processus. Ces fonctions permettent d'atténuer et d'amplifier le signal des antennes et de le rendre plus sélectif. Atténuer pour éviter l'intermodulation et réduire le bruit de fond. Amplifier pour couvrir de plus grandes distances et de plus grands obstacles. Sélectif pour supprimer les signaux provenant d'autres sources. Les signaux d'interférence connus pour les systèmes de microphones sans fil sont les réseaux Wi-Fi et 4G à proximité immédiate et le signal vidéo numérique DVB-T distribué sur les ondes.
Communication
Le RF-toolbox Splitter-8 assure la communication avec le RF-toolbox Preamp et fournit également l'alimentation électrique nécessaire. Le RF-toolbox Preamp est un préamplificateur d'antenne qui peut contrôler le niveau des antennes individuelles au sein d'un système et ainsi, par exemple, compenser les longueurs de câble pour chaque antenne séparément. Avec le RF-toolbox Splitter-8, le niveau des signaux d'antenne peut être surveillé de près et ajusté de manière optimale à distance via le RF-toolbox Preamp. Un RF-toolbox Splitter-8 peut communiquer avec jusqu'à 32 RF-toolbox Preamp.
La fenêtre OLED fournit les informations et les réglages suivants :
- Alimentation du booster (entrée antenne) : Alimentation +13V max. 1,200mA pour le RF toolbox Preamp (indication LED de la tension disponible). Indication en temps réel de la consommation d'énergie par entrée. Réinitialisation automatique (max. 10x) en cas de consommation excessive de courant. Une réinitialisation manuelle est possible après la détection et le rétablissement d'une erreur.
- Entrée RF : Les deux entrées sont équipées d'un filtre passe-bande avec une largeur de bande de 470 à 694 MHz. Atténuateurs contrôlables numériquement et individuellement de 0 à -31,5dB (par pas de 0,5dB). Mesure du signal entre -70 et+10dBm, seuil réglable pour les atténuateurs automatiques afin de réduire les produits d'intermodulation.
- Sortie RF : La sortie antenne A permet d'alimenter par exemple les récepteurs Sennheiser EW via la ligne coaxiale. Elle peut être activée par 4 sorties avec un délai réglable.
- Télécommande RF-toolbox Preamp : communication de données bidirectionnelle par câble coaxial entre le RF-toolbox XL ou le RF-toolbox Splitter-8 et le RF-toolbox Preamp pour régler le gain et l'état (marche/arrêt) du Preamp. Jusqu'à 32 préamplis RF-toolbox peuvent être contrôlés individuellement à l'aide du RF-toolbox Splitter-8 ou du RF-toolbox XL. Contrôle automatique des préamplis connectés.
