RF-toolbox | RF-toolbox XL séparateur d'antenne
Le RF Toolbox XL est un répartiteur d'antenne doté d'un certain nombre d'accessoires indispensables pour une réception stable et sans interférences des signaux des microphones sans fil. Lire plus
Boîte à outils RF XL
La boîte à outils RF XL est un répartiteur d'antenne doté de quelques fonctions supplémentaires indispensables pour une réception stable et sans interférences des signaux des microphones sans fil. Les entrées et les sorties offrent des possibilités avancées de réglage fin des signaux d'antenne. Le XL complète les systèmes de récepteurs sans fil existants et peut donc être utilisé comme centre de distribution de haute qualité pour des ensembles de récepteurs de marques connues.
Amplifier, atténuer, filtrer

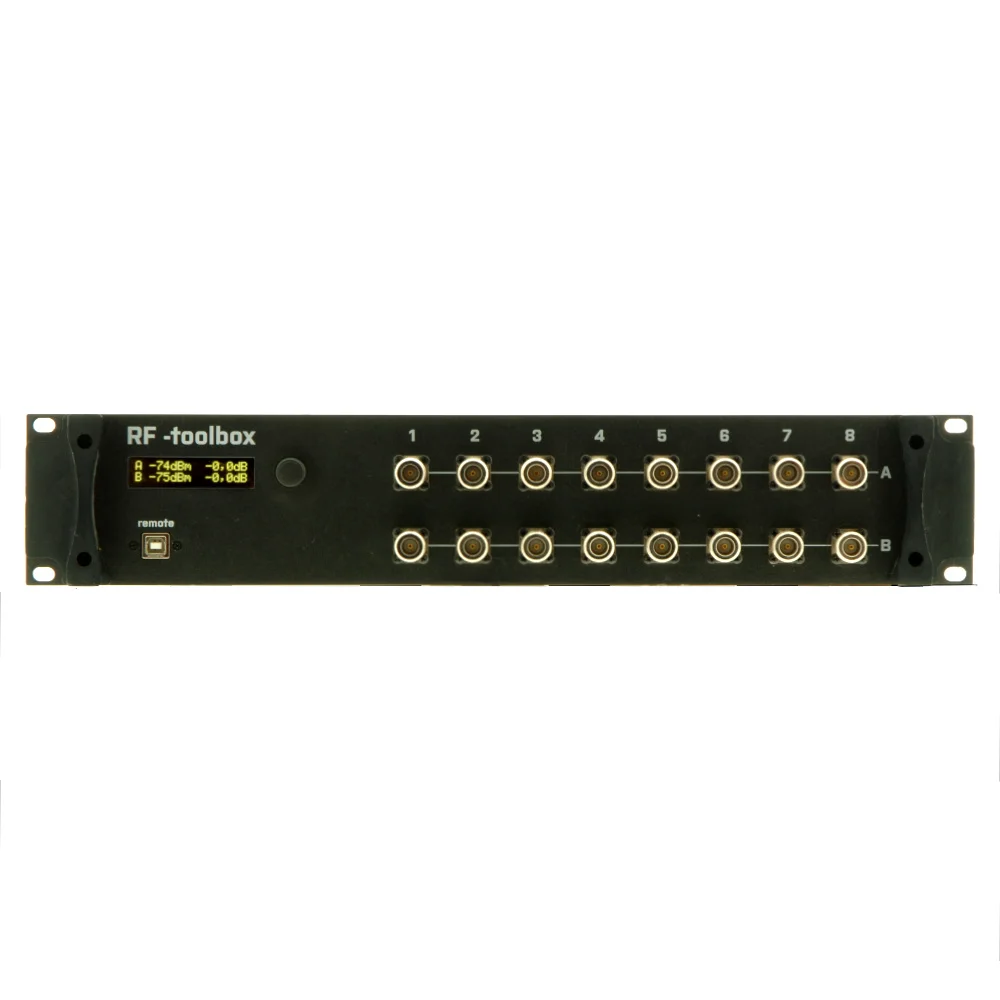

Le XL dispose de deux entrées et de deux fois huit sorties sous forme de BNC. En ce sens, il fonctionne comme un répartiteur d'antenne ordinaire. Cependant, la carte d'entrée possède des fonctions qui permettent d'optimiser le signal. Le contrôle du gain, l'option de gain automatique et le filtre passe-bande sont essentiels dans ce processus. Ces fonctions permettent d'atténuer et d'amplifier le signal des antennes et de le rendre plus sélectif. Atténuer pour éviter l'intermodulation et réduire le bruit de fond. Amplifier pour couvrir de plus grandes distances et de plus grands obstacles. Sélectif pour supprimer les signaux provenant d'autres sources. Les signaux parasites les plus connus pour les systèmes de microphones sans fil sont les réseaux Wi-Fi et 4G à proximité immédiate et le signal vidéo numérique DVB-T distribué sur les ondes.
Cartes de sortie
La boîte à outils RF XL est livrée avec 4 ou 8 cartes de sortie. Pour chaque sortie de la RF toolbox XL, il est possible de régler le gain et un filtre passe-bande d'une largeur de bande de 32 MHz. Cette plage de fréquences est réglable par l'utilisateur. Chaque récepteur reçoit donc exactement le bon signal à une intensité qui exclut le bruit et la distorsion d'intermodulation. Cela fait de la RF Toolbox XL le centre nerveux ultime d'une installation dans des conditions exigeantes avec un grand nombre de récepteurs.
Communication
En outre, le RF-toolbox XL assure la communication avec le RF-tools Preamp et fournit également l'alimentation électrique nécessaire. Le RF-toolbox Preamp est un préamplificateur d'antenne qui peut contrôler le niveau des antennes individuelles au sein d'un système, en compensant, par exemple, les longueurs de câble pour chaque antenne séparément. Avec le RF-toolbox XL, le niveau des signaux d'antenne peut être surveillé de près et ajusté de manière optimale à distance via le RF-toolbox Preamp. Un RF-toolbox XL peut communiquer avec jusqu'à 32 RF-toolbox Preamp.
Logiciel :
Le RF-toolbox XL et les préamplis RF-toolbox connectés peuvent être contrôlés par un PC via USB à l'aide du logiciel gratuit RF-toolbox.

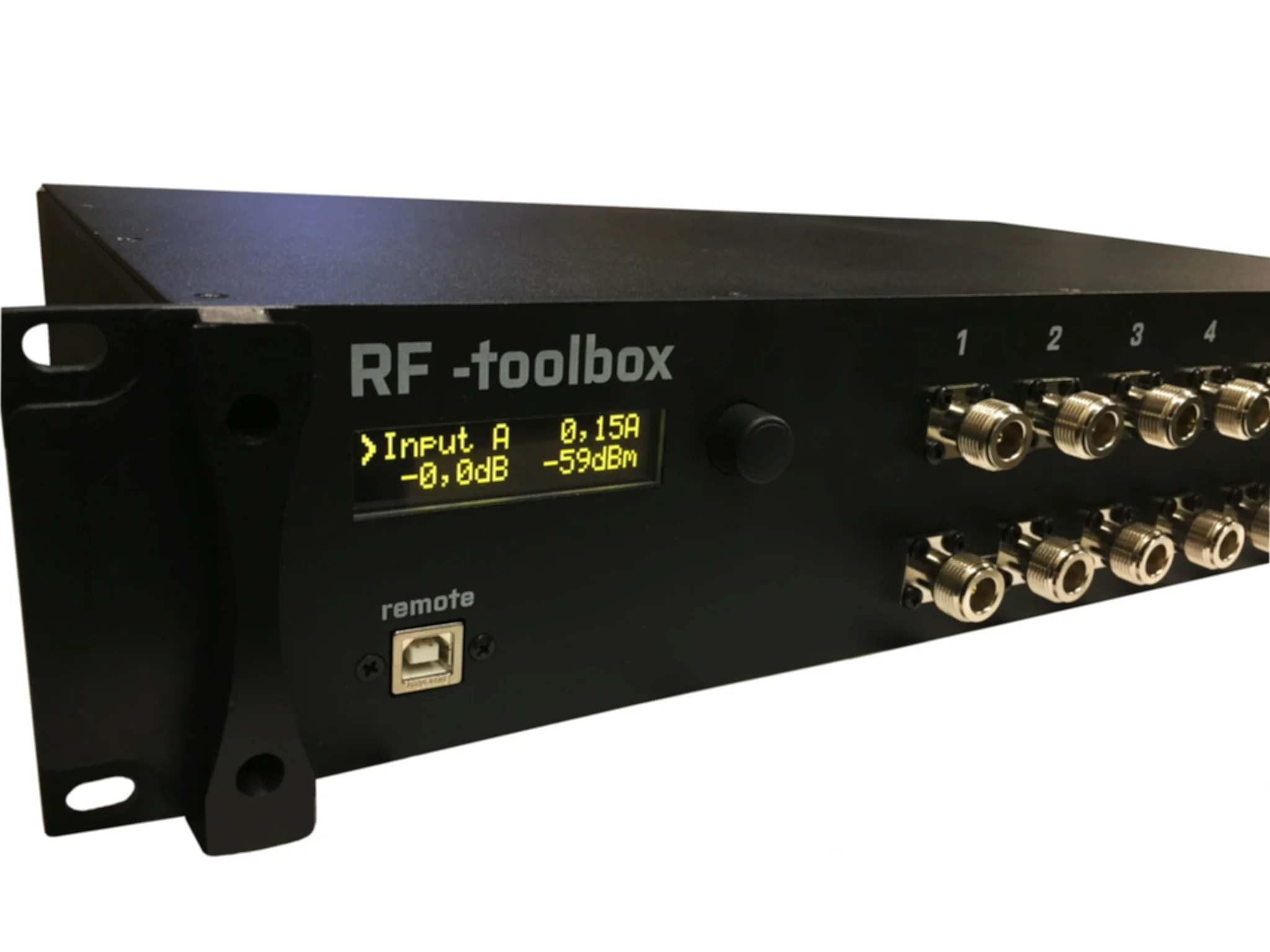

La fenêtre OLED fournit les informations et les réglages suivants :
- Alimentation du booster (entrée antenne): Alimentation +13V max. 1,200mA pour le préampli RF-toolbox (indication LED de la tension disponible). Indication en temps réel de la consommation d'énergie par entrée. Réinitialisation automatique (max. 10x) en cas de consommation excessive de courant. Une réinitialisation manuelle est possible après détection et rétablissement d'un défaut.
- Entrée RF : Les deux entrées sont équipées d'un filtre passe-bande avec une largeur de bande de 470 à 694 MHz. Atténuateurs à commande numérique et indépendante de 0 à -31,5dB (par pas de 0,5dB). Mesure du signal entre -70 et+10dBm, seuil réglable pour les atténuateurs automatiques afin de réduire les produits d'intermodulation.
- Sortie RF : selon le modèle choisi, soit4 ou 8 sorties équipées d'un filtre passe-bande réglable numériquement avec une largeur de bande de 32 MHz (autres largeurs de bande sur demande) et d'un atténuateur réglable numériquement de 0 à 31,5 dB (par pas de 0,5 dB). Liaison sélectionnable pour le contrôle des sorties A et B.
- Télécommande RF-toolbox Preamp : communication de données bidirectionnelle par câble coaxial entre le RF-toolbox XL ou le RF-toolbox Splitter-8 et le RF-toolbox Preamp pour régler le gain et l'état (marche/arrêt) du Preamp. Jusqu'à 32 préamplis RF-toolbox peuvent être contrôlés individuellement à l'aide du RF-toolbox Splitter-8 ou du RF-toolbox XL. Contrôle automatique des préamplis connectés.
- Logiciel : Le RF-toolbox XL et les préamplis RF-toolbox connectés peuvent être contrôlés à l'aide du logiciel gratuit RF-toolbox.
Caractéristiques techniques : | |
Alimentation | Powercon in/out, 90 - 264V-AC, 47- 63Hz, 65W |
Gamme de fréquence | 470 - 694MHz (alternatives sur demande) |
Linéarité | +/- 1,5 dB |
Bruit | < 2.8dB |
Atténuation d'entrée | 0 - 31,5dB (par pas de 0,5dB) |
Atténuation de sortie | 0 - 31,5dB (par pas de 0,5dB) |
Filtre de sortie | Passe-bande, largeur de bande 32 MHz (+/- 1,5 dB), réglable entre 470 et 694 MHz, réglable numériquement |
Gain d'entrée/sortie | 1dB / OIP3 > 30dBm (point d'interception de 3ème ordre) |
Entrées d'antenne | 2 fois des connecteurs N |
Sorties d'antenne | 2x 8 connecteurs N |
RF Toolbox Alimentation du préampli | +13V-DC / 1,200mA par entrée |
Ecran | OLED (jaune) 16 caractères x 2 lignes |
Dimensions de l'appareil | 19" / 2HE |
Poids | 6,8 kg |
