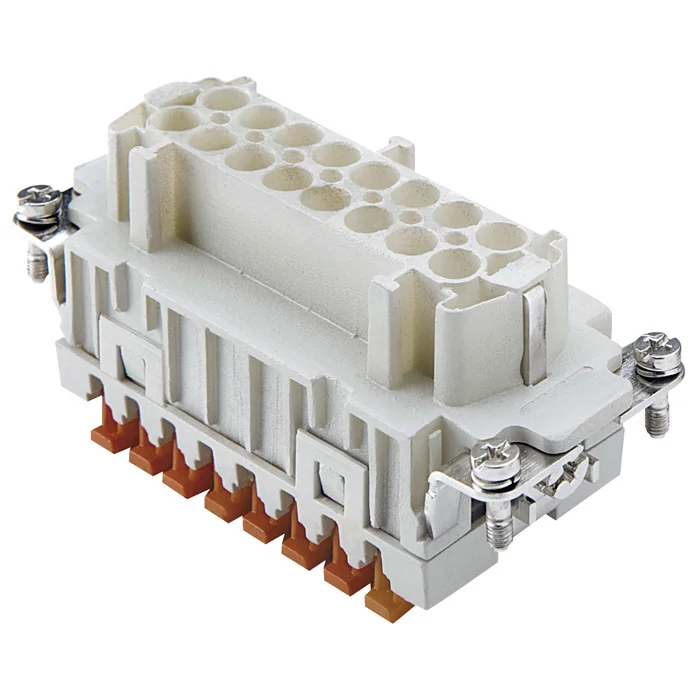

Ilme | 90716SQ | 16P Squich Insert female |

Pour optimiser de façon pratique les connexions électriques, ILME a développé les connecteurs enfichables CSH « Squich » qui se distinguent par leur facilité d’assemblage aussi bien en atelier que sur le terrain. La gamme CSH (avec raccord par cage à ressort et boutons actionneurs), évolution logique de la gamme CSE (avec raccord par cage à ressort traditionnelle), est caractérisée par les avantages suivants :
connexion facile et sans outil pour un gain de temps conséquent par rapport aux modèles à vis ou à cage à ressort traditionnels,
localisation rapide des inserts câblés ou non, possibilité d’utiliser des câbles avec ou sans embout jusqu’à 2,5 mm²,
forte résistance aux vibrations, pré-câblé.
Chaque insert est assigné à son propre bouton actionneur. En appuyant sur l’un de ces boutons, la cage à ressort appropriée se ferme. Le câble est alors sécurisé et la connexion fiable. Les boutons actionneurs, de couleur orange les permettant de se démarquer du corps du conducteur, peuvent être soulevés pour repérer les inserts non câblés. Une fois actionnés, ces boutons sont parfaitement intégrés (aucune vibration) au corps du conducteur.
Les connecteurs enfichables CSH « Squich » sont donc une manière simple et rapide de procéder à des branchements de haute qualité. Les inserts peuvent
être ouverts au besoin pour retirer un câble en utilisant
un simple tournevis plat (0,5 x 3,5 mm). Il suffit de l’introduire dans la tête de l’actionneur et de tourner vers le bas pour faire se soulever l’actionneur
et libérer la cage à ressort.
Ces connecteurs enfichables CSH ont une plage de températures de fonctionnement de -40 °C à +125 °C. Ils sont disponibles dans les tailles suivantes :

Informations techniques
Contacts: 16
Taille Minimale du Câble: 0.14 mm²
Taille Maximale du Câble: 2.5 mm²
Couleur: Gray
Clavette: Screwless squich
Type de Contact: Silver plated
